چرا بعضی دیوارها بعد از زلزله ترک میخورند؟ ۵ اشتباه اجرای وال پست که هنوز در بسیاری از پروژهها تکرار میشود
اگر بعد از وقوع یک زلزله نسبتاً خفیف یا حتی چند سال پس از بهرهبرداری از یک ساختمان، ترکهایی روی دیوارها مشاهده شود، بسیاری از افراد اولین متهم را کیفیت مصالح میدانند. برخی تصور میکنند آجر نامناسب بوده، بعضی بلوک را مقصر میدانند و عدهای نیز نشست ساختمان را علت اصلی معرفی میکنند.
اما تجربه پروژههای ساختمانی و بررسی گزارشهای فنی نشان میدهد در بخش زیادی از این موارد، مشکل از خود دیوار نیست؛ بلکه از سیستم مهاربندی دیوارهای غیرسازهای ناشی میشود.
امروزه در مهندسی ساختمان، دیوارهای پیرامونی و داخلی دیگر صرفاً اجزایی برای جدا کردن فضاها نیستند. این دیوارها هنگام زلزله، تغییرشکل سازه، نشستهای جزئی یا حتی انبساط و انقباض ناشی از تغییرات دمایی، تحت تنش قرار میگیرند. اگر برای این تغییرشکلها پیشبینی مناسبی انجام نشده باشد، اولین نشانه آن معمولاً ایجاد ترک در دیوارها خواهد بود.
به همین دلیل است که در سالهای اخیر، پیوست ششم استاندارد ۲۸۰۰ و همچنین ضابطه ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی توجه ویژهای به نحوه مهاربندی دیوارهای غیرسازهای داشتهاند. این ضوابط تأکید میکنند که دیوار باید ضمن حفظ پایداری، امکان حرکت کنترلشده نسبت به سازه را نیز داشته باشد؛ موضوعی که در گذشته کمتر مورد توجه قرار میگرفت.
متأسفانه هنوز هم در بسیاری از پروژهها، اجرای وال پست تنها به نصب چند قطعه فلزی محدود میشود؛ در حالی که هدف این سیستم، ایجاد یک رفتار مهندسیشده برای دیوار در برابر نیروهای جانبی است، نه صرفاً اضافه کردن چند پروفیل فولادی.
در ادامه، پنج اشتباه رایجی را بررسی میکنیم که باعث میشوند حتی ساختمانهای نوساز نیز پس از مدت کوتاهی با ترکهای دیوار، جداشدگی مصالح یا آسیبهای ناشی از زلزله روبهرو شوند.
اشتباه اول: تصور اینکه وال پست فقط یک پروفیل فلزی است
یکی از رایجترین برداشتهای اشتباه در پروژههای ساختمانی این است که وال پست را صرفاً چند قوطی یا ناودانی جوشخورده به اسکلت ساختمان میدانند. همین نگاه سادهانگارانه باعث میشود بسیاری از الزامات اجرایی نادیده گرفته شوند.
در واقع، وال پست یک سیستم مهاربندی دیوارهای غیرسازهای است؛ سیستمی که وظیفه دارد نیروهای واردشده به دیوار را کنترل کند و اجازه ندهد دیوار هنگام زلزله، باد یا تغییرشکل سازه، به صورت خارج از صفحه یا داخل صفحه دچار ناپایداری شود.
به بیان سادهتر، هدف از اجرای وال پست این نیست که دیوار را کاملاً به اسکلت ساختمان قفل کنیم؛ بلکه باید شرایطی فراهم شود که دیوار بتواند مقدار مشخصی جابهجایی کنترلشده داشته باشد، بدون آنکه ترک بخورد یا فروبریزد.
دقیقاً به همین دلیل است که مهندس سازه، همزمان با طراحی ساختمان، جزئیات مهاربندی دیوارها را نیز بر اساس عواملی مانند:
- ارتفاع دیوار
- طول آزاد دیوار
- نوع بلوک مصرفی
- تعداد طبقات
- موقعیت لرزهخیزی منطقه
- بار باد
- اهمیت ساختمان
مشخص میکند.
بنابراین اجرای صحیح وال پست صرفاً خرید چند قطعه فلزی نیست؛ بلکه اجرای دقیق دیتیلهایی است که مطابق ضابطه ۸۱۹ برای همان پروژه طراحی شدهاند.
اشتباه دوم: تصور اینکه تمام دیوارها یک روش مهاربندی دارند
یکی دیگر از اشتباهاتی که هنوز در برخی پروژهها دیده میشود، استفاده از یک روش ثابت برای تمام انواع دیوارهاست.
در حالی که آییننامه، دیوارها را بر اساس نوع مصالح به دو گروه اصلی تقسیم میکند:
دیوارهای با ملات بستر ضخیم
مانند:
- بلوک سیمانی
- بلوک لیکا
- بلوک سفالی
و
دیوارهای با ملات بستر نازک
مانند:
- بلوک AAC
- بلوک هبلکس
این تفاوت، فقط مربوط به نوع ملات نیست؛ بلکه جزئیات اجرای مهاربندی نیز تغییر میکند.
برای مثال، در دیوارهای سنتی معمولاً استفاده از میلگرد بستر گالوانیزه در رجهای افقی و همچنین قلاب و گیره برای اتصال دیوار به وادارها پیشبینی میشود.

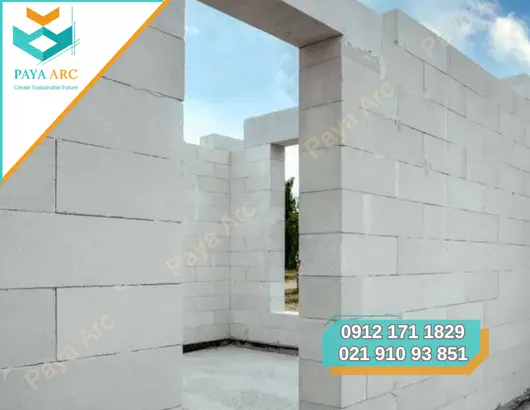

اما در دیوارهای AAC، به دلیل تفاوت رفتار مکانیکی و نحوه اجرا، استفاده از بستهای مخصوص و اتصالات متناسب با این سیستم توصیه شده است.
به همین دلیل، اجرای یکسان وال پست برای تمام دیوارها، برخلاف ضوابط اجرایی است و میتواند عملکرد دیوار را هنگام زلزله تحت تأثیر قرار دهد.

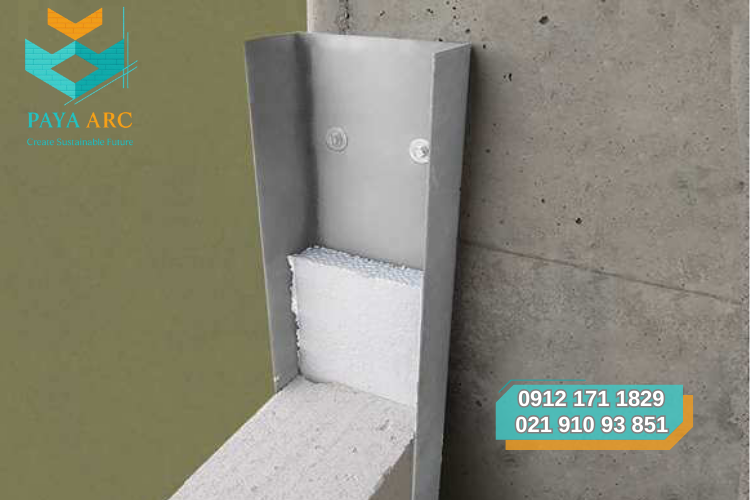

اشتباه سوم: حذف یا اجرای اشتباه ناودانی منقطع؛ خطایی که عملکرد دیوار را تغییر میدهد
یکی از قطعاتی که معمولاً در نگاه اول چندان مهم به نظر نمیرسد، ناودانی منقطع است. در برخی پروژهها حتی برای کاهش هزینه یا سرعت بیشتر اجرا، این قطعه حذف میشود یا با ابعاد و محل نصب نامناسب اجرا میشود؛ در حالی که نقش آن در کنترل رفتار دیوار بسیار مهم است.
برخلاف تصور بسیاری از افراد، ناودانی منقطع وظیفه تحمل بار سازه را ندارد؛ بلکه به دیوار کمک میکند هنگام تغییرشکل ساختمان، رفتار کنترلشدهتری داشته باشد و از خارج شدن دیوار از صفحه جلوگیری شود.
طبق جزئیات ارائهشده در ضابطه ۸۱۹، ابعاد، ضخامت، فاصله نصب و حتی نوع اتصال این قطعات باید توسط مهندس سازه تعیین شود. به همین دلیل، استفاده از یک اندازه ثابت برای همه پروژهها یا برشهای غیراستاندارد، تصمیم درستی نیست.
در اغلب پروژهها عرض ناودانی متناسب با ضخامت دیوار انتخاب میشود و طول آن نیز با توجه به دیتیل سازه میتواند متفاوت باشد. به همین دلیل مجریان حرفهای، قبل از خرید قطعات، ابتدا نقشههای اجرایی را بررسی میکنند و سپس اقدام به تهیه ناودانی منقطع با مشخصات مناسب پروژه میکنند.
نکته مهم اینجاست که حذف این قطعه شاید در ظاهر هزینه اجرا را کاهش دهد، اما در بلندمدت میتواند باعث افزایش احتمال ترکهای خارج از صفحه، لق شدن دیوار و حتی آسیبهای جدیتر در زمان زلزله شود.

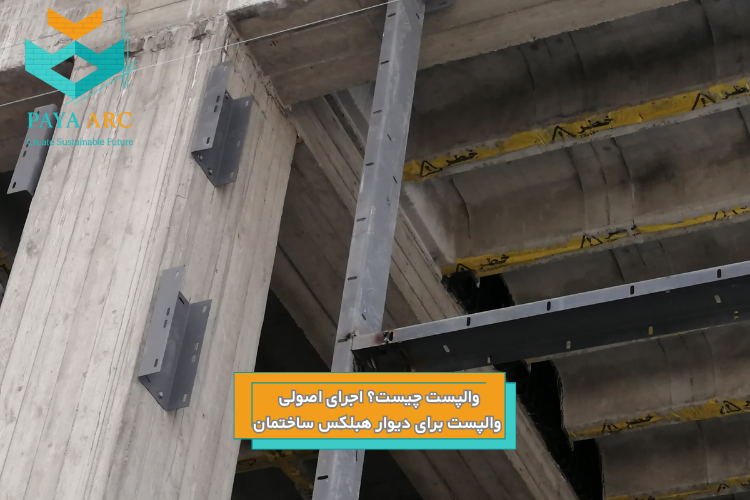

اشتباه چهارم: اجرای نادرست وادارها و جوش دادن آنها به سقف
یکی از رایجترین خطاهایی که هنوز هم در برخی کارگاههای ساختمانی دیده میشود، اجرای اشتباه وادارهاست.
برخی تصور میکنند هرچه اتصال وادار به سقف محکمتر باشد، عملکرد آن بهتر خواهد بود؛ به همین دلیل وادار را مستقیماً به تیر یا سقف جوش میدهند. در حالی که دقیقاً برعکس است.
هدف وادار، محدود کردن کامل حرکت دیوار نیست؛ بلکه باید امکان جابهجایی نسبی کنترلشده بین دیوار و سازه را فراهم کند. اگر وادار بهصورت صلب به سقف متصل شود، هنگام وقوع زلزله یا تغییرشکل سازه، نیروهای اضافی مستقیماً به دیوار منتقل میشوند و احتمال ایجاد ترک یا شکست دیوار افزایش پیدا میکند.
به همین دلیل در ضابطه ۸۱۹، برای اتصال بالای وادار معمولاً اتصال تلسکوپی پیشبینی شده است تا دیوار بتواند در محدوده مجاز حرکت کند.

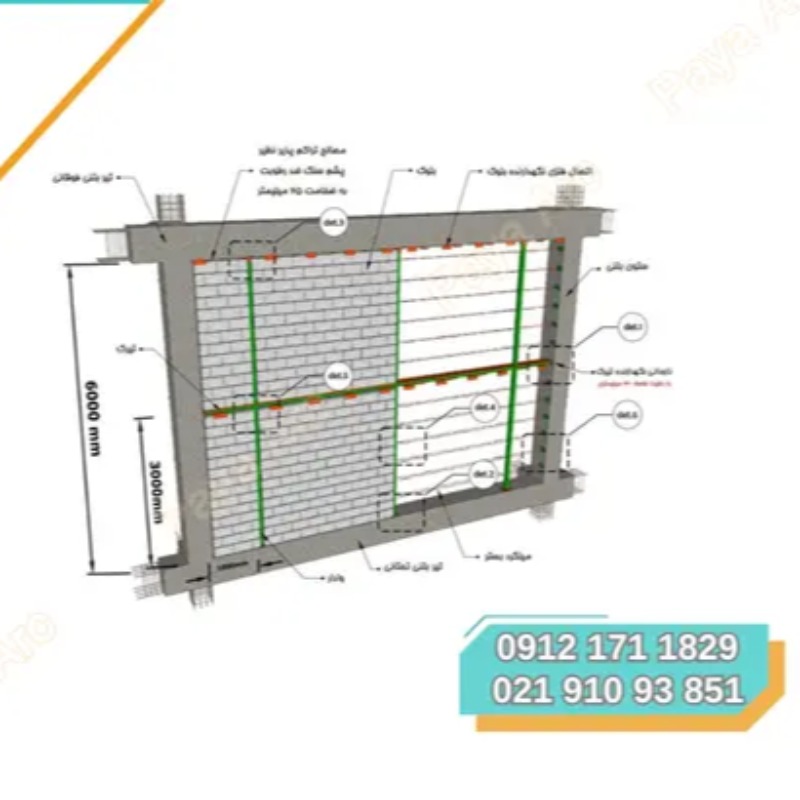

همچنین نوع وادار نیز بر اساس طول و ارتفاع دیوار انتخاب میشود:
- وادار انتهایی برای مهار انتهای آزاد دیوار
- وادار میانی برای دیوارهای بلند
- وادار افقی یا شناژ افقی برای دیوارهای با ارتفاع زیاد
هرکدام از این اجزا وظیفه مشخصی دارند و حذف یا اجرای غیراصولی آنها میتواند عملکرد کل سیستم مهاربندی را تحت تأثیر قرار دهد.
اشتباه پنجم: استفاده نادرست از میلگرد بستر و اتصالات دیوار
بسیاری از ترکهایی که در محل اتصال دیوار به ستون یا در امتداد بندهای افقی مشاهده میشوند، نتیجه انتخاب نادرست اتصالات هستند.
برخی مجریان هنوز از یک روش ثابت برای تمام دیوارها استفاده میکنند؛ در حالی که نوع بلوک، نوع ملات و سیستم دیوارچینی، نحوه اتصال را تغییر میدهد.

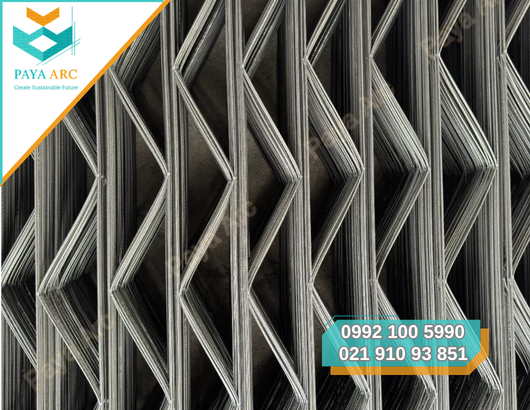

برای دیوارهای ساختهشده با بلوکهای ملات بستر ضخیم، استفاده از میلگرد بستر گالوانیزه یکی از مهمترین اجزای سیستم مهاربندی محسوب میشود. این قطعه باعث توزیع مناسب تنشها، افزایش یکپارچگی دیوار و کاهش احتمال ایجاد ترک میشود.
در مقابل، برای دیوارهای AAC معمولاً از بستهای مخصوص و اتصالات رادیکالی استفاده میشود و اجرای همان جزئیات دیوارهای سنتی، همیشه راهکار مناسبی نیست.
به همین دلیل، انتخاب صحیح میلگرد بستر و قلاب باید بر اساس دیتیل سازه و نوع دیوار انجام شود، نه صرفاً بر اساس تجربه پروژههای قبلی.
در بسیاری از پروژههای موفق، رعایت همین جزئیات به ظاهر ساده باعث شده است دیوارها حتی پس از سالها بهرهبرداری یا وقوع زلزلههای خفیف، بدون ترک و آسیب باقی بمانند.
آیا وال مش جای وال پست را گرفته است؟
در سالهای اخیر، استفاده از وال مش در برخی پروژههای ساختمانی افزایش پیدا کرده و همین موضوع باعث شده بسیاری تصور کنند اجرای وال پست دیگر ضرورتی ندارد. اما واقعیت این است که این دو سیستم همیشه جایگزین یکدیگر نیستند.
در بسیاری از پروژهها، انتخاب روش مهاربندی کاملاً به طراحی مهندس سازه، نوع دیوار، کاربری ساختمان و الزامات آییننامهای بستگی دارد. در برخی ساختمانها ممکن است اجرای وال مش راهکار مناسبی باشد و در پروژهای دیگر، اجرای وال پست مطابق ضابطه ۸۱۹ بهترین گزینه محسوب شود.
به همین دلیل، تصمیمگیری درباره نوع سیستم مهاربندی نباید صرفاً بر اساس هزینه اولیه یا تجربه پروژههای دیگر انجام شود؛ بلکه باید بر اساس نقشههای سازه و ضوابط فنی صورت گیرد.
آنچه اهمیت دارد، اجرای صحیح همان سیستمی است که برای پروژه طراحی شده است. زیرا حتی بهترین روش مهاربندی نیز در صورت اجرای غیراصولی، نمیتواند عملکرد مورد انتظار را داشته باشد.
هزینه اجرای اشتباه وال پست بسیار بیشتر از هزینه اجرای صحیح آن است
در بسیاری از پروژهها، برای کاهش هزینههای اولیه، برخی جزئیات اجرایی حذف میشوند؛ از کوچک کردن ابعاد مقاطع گرفته تا حذف برخی اتصالات یا اجرای غیراستاندارد وادارها.
شاید این تصمیمها در زمان اجرا باعث صرفهجویی محدودی شوند، اما تجربه ساختمانهای بهرهبرداریشده نشان داده است که هزینه تعمیر ترکهای دیوار، بازسازی نما، اصلاح دیوارهای داخلی یا اجرای مجدد بخشی از سیستم مهاربندی، چندین برابر هزینه اجرای صحیح اولیه خواهد بود.
به همین دلیل، بسیاری از مهندسان باتجربه معتقدند وال پست یک هزینه اضافی نیست؛ بلکه نوعی سرمایهگذاری برای افزایش ایمنی و دوام ساختمان محسوب میشود.
اجرای صحیح وال پست از انتخاب قطعات مهمتر است
یکی از مهمترین نکاتی که گاهی نادیده گرفته میشود این است که کیفیت نهایی سیستم مهاربندی، تنها به نوع پروفیل یا برند قطعات وابسته نیست.
حتی اگر تمام قطعات مطابق استاندارد تهیه شوند، اما جزئیات اجرایی مانند:
- محل نصب وادارها
- نحوه اجرای اتصال تلسکوپی
- فاصله مناسب ناودانیهای منقطع
- انتخاب صحیح اتصالات دیوار
- رعایت الزامات ضابطه ۸۱۹
بهدرستی اجرا نشوند، عملکرد نهایی سیستم تحت تأثیر قرار خواهد گرفت.
به همین دلیل، مهندسان ناظر علاوه بر کنترل کیفیت مصالح، نحوه اجرای این جزئیات را نیز بهدقت بررسی میکنند؛ زیرا بخش عمدهای از عملکرد واقعی وال پست، به کیفیت اجرا وابسته است.
جمعبندی
بخش قابل توجهی از ترکهایی که پس از زلزله، نشست ساختمان یا حتی چند سال پس از بهرهبرداری روی دیوارها مشاهده میشود، الزاماً ناشی از کیفیت بلوک یا مصالح دیوار نیست؛ بلکه ریشه آن در اجرای غیراصولی سیستم مهاربندی دیوارهای غیرسازهای قرار دارد.
حذف ناودانی منقطع، اجرای اشتباه وادارها، استفاده نادرست از میلگرد بستر، بیتوجهی به جزئیات اتصالات یا اجرای خارج از ضوابط آییننامه، همگی میتوانند باعث شوند دیواری که ظاهراً سالم اجرا شده است، در برابر تغییرشکلهای سازه عملکرد مناسبی نداشته باشد.
امروزه با تأکید استاندارد ۲۸۰۰ و ضابطه ۸۱۹، اجرای صحیح وال پست دیگر یک انتخاب اختیاری نیست؛ بلکه بخشی از الزامات فنی ساختمان محسوب میشود. به همین دلیل، آشنایی با جزئیات اجرایی، انتخاب صحیح قطعات و رعایت کامل دیتیلهای مهندسی، نقش مهمی در افزایش ایمنی و دوام ساختمان خواهد داشت.
اگر قصد دارید قبل از اجرای دیوارهای غیرسازهای، مشخصات فنی قطعات، الزامات آییننامهای و جزئیات اجرایی را دقیقتر بررسی کنید، مشاوره توسط پایا آرک میتواند مرجع مناسبی برای مهندسان، مجریان و فعالان صنعت ساختمان باشد.
